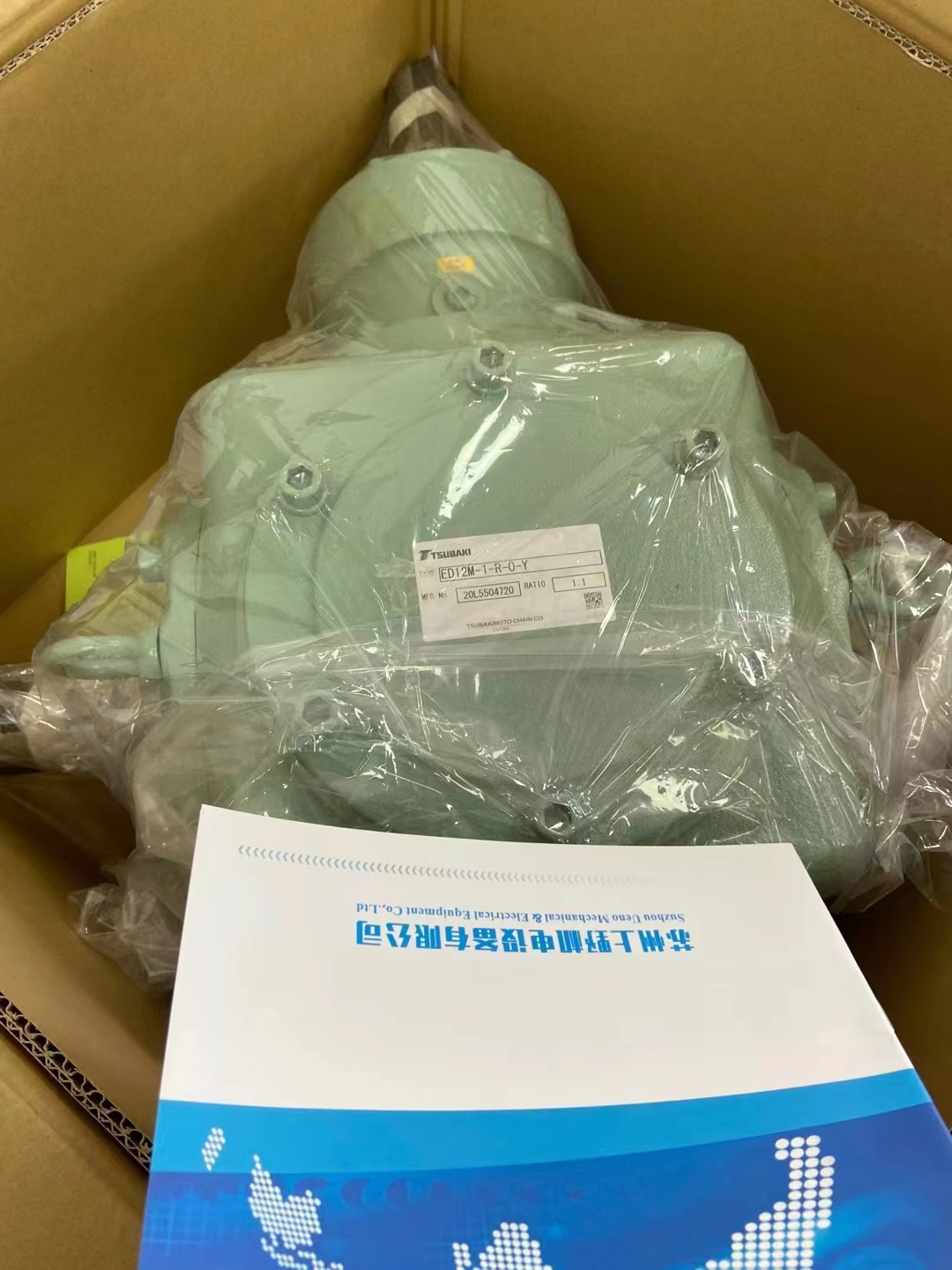

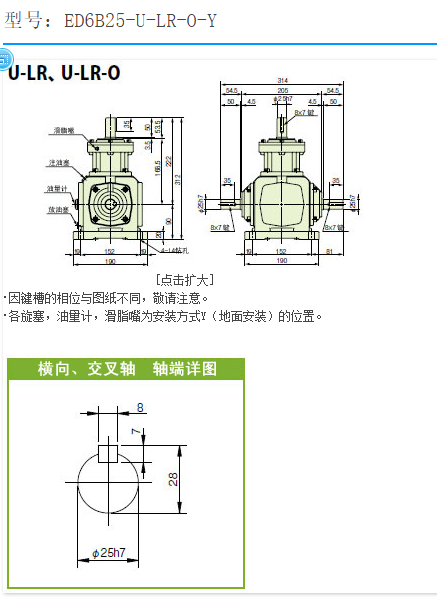

TSUBAKI椿本齒輪轉向器型號：ED6B25-U-LR-O-Y 腳底安裝
蘇州上野機電設備有限公司詢價谘詢電話：17895046997 劉先生 同微信

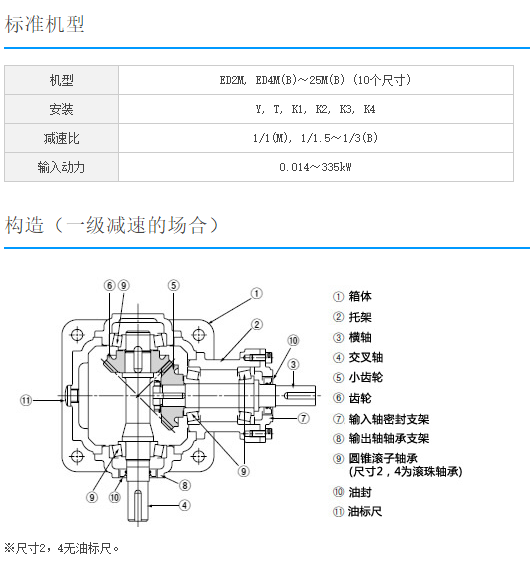

MD齒輪箱
高性能·高效率的標準型·直交軸型的螺旋錐齒輪箱。
銷售以來的五十多年間，廣泛應用於各種用途的長壽產品。
具有豐富的實際經驗與成績，信賴性獲得了各個行業客戶的高度評價。
采用高精度螺旋傘齒齒輪，實現高效率和高傳動能力。
特點
・豐富品種
可從豐富的種類中選出最適的一台。
滿足各種市場需求，可對應各類特殊形式要求。
・高質量
采用AGMA規格的高精度螺旋傘齒齒輪，實現高效率和高傳動能力。
・可提供食品潤滑油規格。
可提供封入NSF指定的 H1級別食品潤滑油的規格。
外形尺寸與標準規格相同。
| 減速比 | 橫向軸轉速 r/min | 傳動能力：橫向單軸型 | 容許OHL | 交叉軸容許扭矩 | 慣性力矩 {GD2} | 背隙 度 | 大概 質量 kg | 大致油量 (油浴 ) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 輸入 kW | 交叉軸扭矩 | 橫向軸 | 直交軸 | ||||||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ×10-3 kg･m2 | ×10-3 {kgf･m2} | ||||||
| 2.5:1 | 3000 | 11.7 | 91.1 | 9.29 | 1274 | 130 | 2255 | 230 | 152 | 15.6 | 0.58 | 2.32 | 0.09 ～ 0.51 | 21 | 0.95L |
| 2000 | 8.00 | 93.5 | 9.53 | 1814 | 185 | 2500 | 255 | ||||||||
| 1750 | 7.13 | 95.3 | 9.72 | 2205 | 225 | 2744 | 280 | ||||||||
| 1450 | 5.97 | 96.2 | 9.82 | 2548 | 260 | 2842 | 290 | ||||||||
| 1150 | 4.78 | 97.2 | 9.92 | 3038 | 310 | 3087 | 315 | ||||||||
| 870 | 3.68 | 99.0 | 10.1 | 3430 | 350 | 3332 | 340 | ||||||||
| 580 | 2.48 | 100 | 10.2 | 3430 | 350 | 3528 | 360 | ||||||||
| 300 | 1.32 | 102 | 10.5 | 3430 | 350 | 3528 | 360 | ||||||||
| 100 | 0.44 | 104 | 10.7 | 3430 | 350 | 3528 | 360 | ||||||||
| 10 | 0.04 | 107 | 11.0 | 3430 | 350 | 3528 | 360 | ||||||||
・在各轉速間使用時，請用插值法計算。
・橫向軸轉速低於10r/min時，請使用10r/min時的數值。
・橫向軸轉速超過1750r/min使用時，為強製注油規格。(特殊規格的介紹)
因使用範圍·傳動能力受運行時間，運行周期，環境溫度，負載狀況的限製，請向本公司谘詢。
| 減 速 部 | 軸端鍵槽部 | 新JIS鍵（JIS B1301-1976）：附鍵（輸出軸）（鍵槽為通用形式。） |
|---|---|---|
| 輸出軸端 | 有螺孔加工 | |
| 周 圍 條 件 | 設置場所 | 室內灰塵少，無水淋的場所 |
| 環境溫度 | -10℃～50℃ | |
| 環境濕度 | 95%以下（無結露） | |
| 高 度 | 海拔1000m以下 | |
| 環 境 | 無腐蝕性氣體·爆炸性氣體·蒸汽等 | |
| 安裝方向 | 有水平，垂直，傾斜,安裝角度的限製 | |
| 塗飾顏色 | 蒙塞爾 2.5G6/3 | |
蘇州上野機電設備有限公司銷售型號：
ED6M-1-LR-Y
ED6B15-1-LR-Y
ED6B20-1-LR-Y
ED6B25-1-LR-Y
ED6B30-1-LR-Y
ED6M-1-R-Y
ED6B15-1-R-Y
ED6B20-1-R-Y
ED6B25-1-R-Y
ED6B30-1-R-Y
ED6M-1-L-Y
ED6B15-1-L-Y
ED6B20-1-L-Y
ED6B25-1-L-Y
ED6B30-1-L-Y
ED6M-1-LR-O-Y
ED6B15-1-LR-O-Y
ED6B20-1-LR-O-Y
ED6B25-1-LR-O-Y
ED6B30-1-LR-O-Y
ED6M-1-R-O-Y
ED6B15-1-R-O-Y
ED6B20-1-R-O-Y
ED6B25-1-R-O-Y
ED6B30-1-R-O-Y
ED6M-1-L-O-Y
ED6B15-1-L-O-Y
ED6B20-1-L-O-Y
ED6B25-1-L-O-Y
ED6B30-1-L-O-Y
ED6M-1-UD-Y
ED6B15-1-UD-Y
ED6B20-1-UD-Y
ED6B25-1-UD-Y
ED6B30-1-UD-Y
ED6M-1-U-Y
ED6B15-1-U-Y
ED6B20-1-U-Y
ED6B25-1-U-Y
ED6B30-1-U-Y
ED6M-1-D-Y
ED6B15-1-D-Y
ED6B20-1-D-Y
ED6B25-1-D-Y
ED6B30-1-D-Y
ED6M-1-UD-O-Y
ED6B15-1-UD-O-Y
ED6B20-1-UD-O-Y
ED6B25-1-UD-O-Y
ED6B30-1-UD-O-Y
ED6M-1-U-O-Y
ED6B15-1-U-O-Y
ED6B20-1-U-O-Y
ED6B25-1-U-O-Y
ED6B30-1-U-O-Y
ED6M-1-D-O-Y
ED6B15-1-D-O-Y
ED6B20-1-D-O-Y
ED6B25-1-D-O-Y
ED6B30-1-D-O-Y
ED6M-U-LR-Y
ED6B15-U-LR-Y
ED6B20-U-LR-Y
ED6B25-U-LR-Y
ED6B30-U-LR-Y
ED6M-U-R-Y
ED6B15-U-R-Y
ED6B20-U-R-Y
ED6B25-U-R-Y
ED6B30-U-R-Y
ED6M-U-L-Y
ED6B15-U-L-Y
ED6B20-U-L-Y
ED6B25-U-L-Y
ED6B30-U-L-Y
ED6M-U-LR-O-Y
ED6B15-U-LR-O-Y
ED6B20-U-LR-O-Y
ED6B25-U-LR-O-Y
ED6B30-U-LR-O-Y
ED6M-U-R-O-Y
ED6B15-U-R-O-Y
ED6B20-U-R-O-Y
ED6B25-U-R-O-Y
ED6B30-U-R-O-Y
ED6M-U-L-O-Y
ED6B15-U-L-O-Y
ED6B20-U-L-O-Y
ED6B25-U-L-O-Y
ED6B30-U-L-O-Y
ED6M-D-LR-Y
ED6B15-D-LR-Y
ED6B20-D-LR-Y
ED6B25-D-LR-Y
ED6B30-D-LR-Y
ED6M-D-R-Y
ED6B15-D-R-Y
ED6B20-D-R-Y
ED6B25-D-R-Y
ED6B30-D-R-Y
ED6M-D-L-Y
ED6B15-D-L-Y
ED6B20-D-L-Y
ED6B25-D-L-Y
ED6B30-D-L-Y
ED6M-D-LR-O-Y
ED6B15-D-LR-O-Y
ED6B20-D-LR-O-Y
ED6B25-D-LR-O-Y
ED6B30-D-LR-O-Y
ED6M-D-R-O-Y
ED6B15-D-R-O-Y
ED6B20-D-R-O-Y
ED6B25-D-R-O-Y
ED6B30-D-R-O-Y
ED6M-D-L-O-Y
ED6B15-D-L-O-Y
ED6B20-D-L-O-Y
ED6B25-D-L-O-Y
ED6B30-D-L-O-Y
