新寶SHIMPO 減速機

主要用途風水設備，如風扇，泵，壓縮機等。化工廠、鋼鐵廠、造紙廠等運轉時間長、連續運轉的機器。以節能為目標的機器。

全國服務熱線：0512-6605 1469

在線谘詢

產品詳情

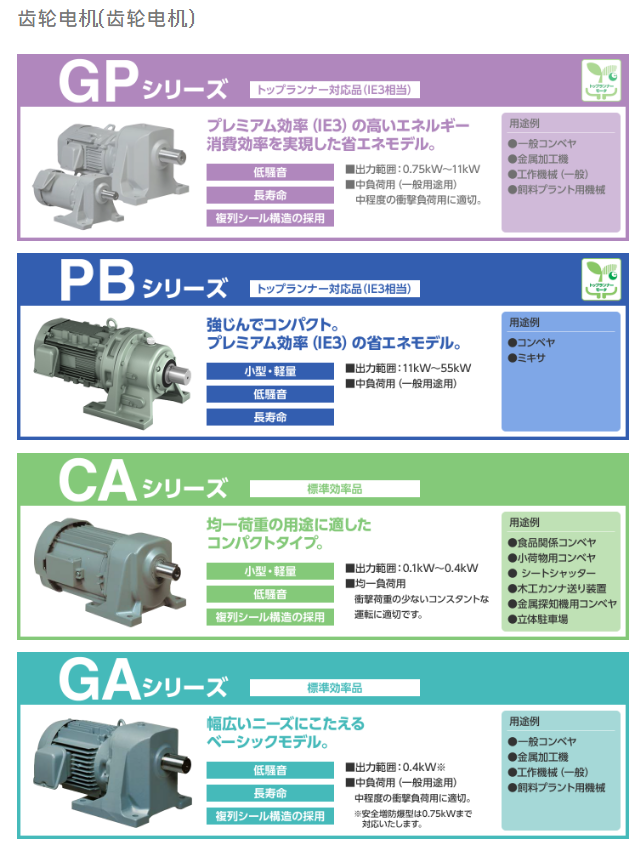

齒輪電機：

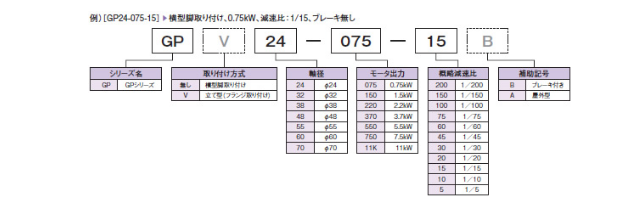

齒輪電機GP係列：

標準規格(規格)

項目		內容
特性	輸出	0.75-11kW
	相數；相數；相數	三相三相
	電壓，電壓	200/200/220V
	頻率：頻率	50/60/60 Hz
	極數數.	4
	輸出軸旋轉速度	7.5/9.0~300/360min-1
	概略減速比	1/200-1/5
	耐熱類；耐熱類	155(F)
	溫度上升限度.	3.7kW以下：75K	5.5 kW以上：80K
	額定(額定)	連續
	啟動係統的啟動方法	3.7kW以下：直入啟動5.5kW以上：Y-可啟動
結構，結構	外殼結構的結構	全閉外扇型
	保護結構的保護	IP44(IP44)
	安裝方式(安裝方式)	臥式(腿安裝)，立模(法蘭安裝)
	接線盒(接線盒)	附著(從負載側看左側)
周圍條件：	溫度	-20-40℃
	濕度	95%RH以下
	高度	海拔1，000米以下
氣氛(氣氛)		腐蝕性和爆炸性氣體，蒸汽，沒有結露，灰塵少
塗漆的顏色		利格利(曼塞爾8.9Y 5.1/0.3)

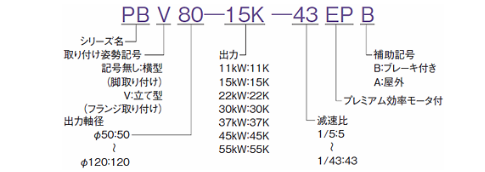

齒輪電機PB係列：

標準規格(規格)

項目		內容
特性	輸出	11kW~55kW
	電壓，電壓	200/200/220V
	頻率：頻率	50/60/60 Hz
	相數；相數；相數	三相三相
	極數數.	4
	輸出軸旋轉速度	35/42至300/360(min-1)
	減速比：	1/43-1/5
	耐熱類；耐熱類	155(F)
	額定(額定)	S1(連續)
	啟動係統的啟動方法	Y-啟動
結構，結構	外殼結構的結構	全閉外扇型
	安裝(安裝)	臥式(腿安裝)
	接線盒(接線盒)	附帶(從輸出軸看左側)*1
周圍條件：	溫度	-10-40℃
	濕度	90%RH以下
	高度	海拔1，000米以下
	安裝地點：	室內(室內)
氣氛(氣氛)		腐蝕性和爆炸性氣體，蒸汽，沒有結露，灰塵少
塗漆的顏色		利格利(曼塞爾8.9Y 5.1/0.3)

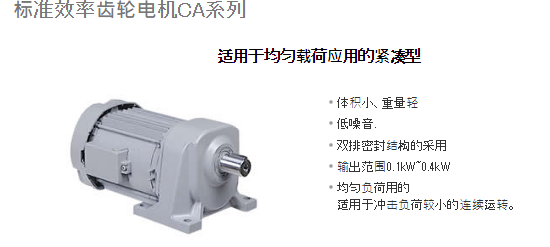

齒輪電機CA係列：

齒輪電機GA係列：

帶製動器型：

標準規格(規格)

項目		頂級蘭納電機	標準效率電機
項目		內容
適用規格(馬達部)		JIS C 4213高級效率(IE3)	JEC-2137-2000
外殼結構的結構		全閉外扇型(室內型)
型式		腳安裝：TFO-LK(0.75~3.7kW)， TFO-LKK(5.5-7.5kW)	腿安裝：TFO-FK
型式		立模法蘭安裝： VTFO-LK(0.75kW~3.7kW)、 VTFO-LKK(5.5-7.5kW)	立式法蘭安裝：VTFO-FK
極數/輸出	四極四極	0.75-7.5 kW	0.4 kW(千瓦)
極數/輸出	六極(極)	0.75-5.5 kW	0.4 kW(千瓦)
耐熱類；耐熱類		電動機部、製動部均155(F)
額定(額定)		S1(連續)
保護方式的保護方式		室內型：IP44(包括刹車部)
電壓/頻率		200V/50/60 Hz 220V/60 Hz或400V/50/60 Hz 440V/60 Hz
插嘴的數目		3.7kW以下…3根(端子台方式)
插嘴的數目		5.5kW以上.6根(端子台方式，Y-起動可能)
塗漆的顏色		利格利(曼塞爾8.9Y 5.1/0.3)
刹車部.	適用標準；適用標準	JEM1240交流操作製動
		JEM1029控製器具的溫度上升限度
		JEM1021控製器件的絕緣電阻和耐電壓，其他
	製動係統的製動方法	無勵磁製動型(OFF製動器)
	結構，結構	帶有整流單元的交流操作直流電磁製動器
	製動扭矩.	150%(電機額定扭矩比)
	機械壽命(機械壽命)	200萬次，
	內襯(襯)	無石棉材料
	整流單元：	存儲在電機接線盒中
傳導方式(傳導方式)		直接連接/皮帶掛組合
旋轉的方法		從負載側看逆時針方向
周圍條件：	溫度	-20-40℃
	濕度	95%RH以下
	高度	海拔1，000米以下
氣氛(氣氛)		腐蝕性和爆炸性氣體，蒸汽，沒有結露，灰塵少

製作範圍；製作範圍

項目	全閉外扇型(室內型)
項目	腿安裝(安裝)		立式法蘭安裝
型式	TFO-FK、TFO-LK、LKK		VTFO-FK、VTFO-LK、LKK
功率(KW)	四極四極	六極(極)	四極四極	六極(極)
0.4	○	★	○	★
0.75	○	★	○	★
1.5	○	★	○	★
2.2	○	★	○	★
3.7	○	★	★	★
5.5	○	★	★	★
7.5	○	―	★	―

○
預計生產型號為200V級(200V/50 Hz、200V/60 Hz、220V/60 Hz)
★
訂購生產機型

訂購時，請提供200V級(200V/50 Hz、200V/60 Hz、220V/60 Hz 3種規格)或400V級(400V/50 Hz、400V/60 Hz、440V 60 Hz 3規格)。

*1
好色先生TV视频也支持戶外款式，請聯係我們。
*2
預計4極11kW以上、6極7.5kW以上也將依次發售。
*3
0.4kW是標準效率產品。

耐壓防爆型：

耐壓防爆電機

全閉結構，容器內部爆炸性氣體的爆炸發生的情況下容器那個壓力承受，且外部的爆炸性氣體引燃的危險不一樣的構造的馬達。“。

分開	耐壓防爆型(D2G4)
型式	全閉外扇型			法蘭安裝(安裝) 全閉外扇型			全閉外扇室外型			法蘭安裝(安裝) 全閉外扇室外型
型式	TFOXX-K，KK			VTFOXX-K、KK			TFOXXA-K，KK			VTFOXXA-K，KK
輸出 (KW)	兩極(極)	四極四極	六極(極)	兩極(極)	四極四極	六極(極)	兩極(極)	四極四極	六極(極)	兩極(極)	四極四極	六極(極)
0.4	△	○	○	△	△	△	△	△	△	△	△	△
0.75	△	○	○	△	△	△	△	△	△	△	△	△
1.5	△	○	○	△	△	△	△	△	△	△	△	△
2.2	△	○	○	△	△	△	△	△	△	△	△	△
3.7	△	○	○	△	△	△	△	△	△	△	△	△
5.5	△	○	△	△	△	△	△	△	△	△	△	△
7.5	△	○	△	△	△	△	△	△	△	△	△	△
11	△	○	△	△	△	△	△	△	△	△	△	△
15	△	○	△	△	△	△	△	△	△	△	△	△
18.5	△	△	△	△	△	△	△	△	△	△	△	△
22-132※	△	△	△	△	△	△	△	△	△	△	△	△

○
預計生產機型
△
訂購生產機型
