※偏荷重がかかる場合はご相談ください。

（単位：mm）

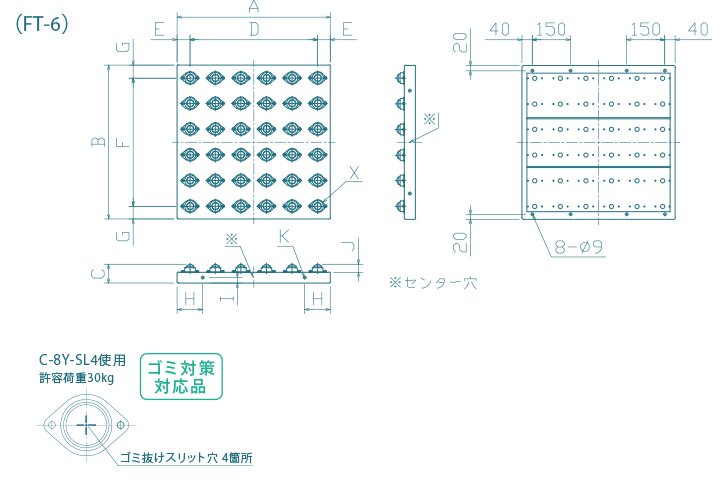

型式	積載荷重	A	B	C	D	E	F	G	H	I	J	K	X（使用フリーベア）	自重	データ ダウンロード （DXF/PDF）
FT-6	500kg＊	600	600	74	100ピッチ×5=500	50	100ピッチ×5=500	50	100	21.5	31	8-φ9	C-8Y-SL4 （36個）	20kg	DXFPDF
FT-7	500kg＊	700	700		100ピッチ×6=600		100ピッチ×6=600						C-8Y-SL4 （49個）	27kg	DXFPDF
FT-8	500kg＊	800	800		100ピッチ×7=700		100ピッチ×7=700		150			12-φ9	C-8Y-SL4 （64個）	34kg	DXFPDF
FT-9	500kg＊	900	900		100ピッチ×8=800		100ピッチ×8=800						C-8Y-SL4 （81個）	41kg	DXFPDF
FT-500×800	500kg＊	500	800		100ピッチ×4=400	50	100ピッチ×7=700	50	100			10-φ9	C-8Y-SL4 （40個）	22kg	DXFPDF
FT-600×900		600	900		100ピッチ×5=500		100ピッチ×8=800		150			10-φ9	C-8Y-SL4 （54個）	30kg	DXFPDF
FT-6-75	500kg＊	600	600		75ピッチ×7=525	37.5	75ピッチ×7=525	37.5	100			8-φ9	C-8Y-SL4 （64個）	23kg	DXFPDF
FT-9-75	500kg＊	900	900		75ピッチ×11=825		75ピッチ×11=825		150			12-φ9	C-8Y-SL4 （144個）	51kg	DXFPDF
上記がゴミ対策対応品となります。
FT-5L-6	500kg＊	600	600	53.2	50ピッチ×11=550	25	50ピッチ×11=550	25	100	21.5	10.2	8-φ9	C-5L （144個）	20kg	DXFPDF
FT-5L-9	500kg＊	900	900		50ピッチ×17=850		50ピッチ×17=850		150			12-φ9	C-5L （324個）	42kg	DXFPDF
FT-5L-500×800	500kg＊	500	800		50ピッチ×9=450		50ピッチ×15=750		100			10-φ9	C-5L （160個）	20kg	DXFPDF
FT-5L-600×900		600	900		50ピッチ×11=550		50ピッチ×17=850		150			10-φ9	C-5L （216個）	25kg	DXFPDF

※ワーク重量が500kgを超える場合はご相談ください。
※取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。
