DC係列聯軸器
【特長】 不需要潤滑油:因為沒有摩擦部分和滾動部分，所以完全不需要加油和加油。 免維護:隻要在正常狀態下使用，檢查僅檢查螺栓、螺母是否鬆動。 無齒隙:無齒隙，扭轉剛性大。 無旋轉不均，可進行正確的相位控製。 大傳遞扭矩:通過優化設計傳遞緊湊、大的扭矩。
全國服務熱線：0512-6605 1469

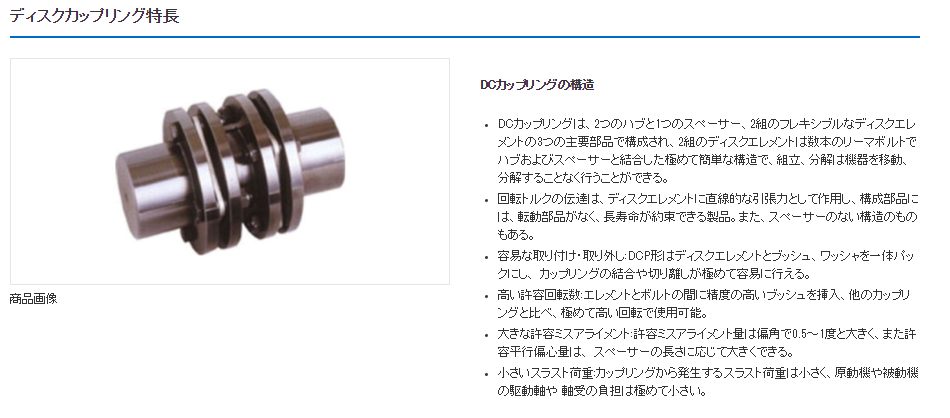

在線谘詢用密配合螺栓連接兩組磁盤元件的簡單結構的聯軸器。
【特長】
不需要潤滑油:因為沒有摩擦部分和滾動部分，所以完全不需要加油和加油。
免維護:隻要在正常狀態下使用，檢查僅檢查螺栓、螺母是否鬆動。
無齒隙:無齒隙，扭轉剛性大。 無旋轉不均，可進行正確的相位控製。
大傳遞扭矩:通過優化設計傳遞緊湊、大的扭矩。
【用途】
加工中心控製工作台滾珠絲杠等。
低中負荷、中高速驅動用。

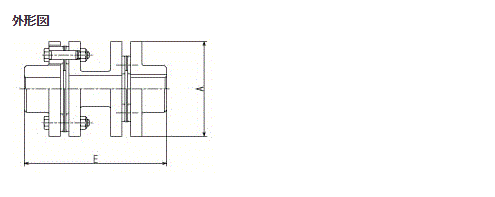

| 形番 | 各部寸法mm | ボルト 本數 | 質量 kg | GD2 kgf-m2 | |||||
|---|---|---|---|---|---|---|---|---|---|
| E | l | C | B | G | N | ||||
| DCHN06M | 129.6 | 40 | 49.6 | 33 | 6.1 | 37.4 | 4 | 1.1 | 0.0019 |
| DCHN08M | 130.2 | 40 | 50.2 | 46 | 6.6 | 37.0 | 4 | 1.7 | 0.0047 |
| DCHN09M | 143.6 | 45 | 53.6 | 51 | 8.4 | 36.8 | 4 | 2.6 | 0.0096 |
| DCHN10M | 159.6 | 50 | 59.6 | 61 | 11.2 | 37.2 | 4 | 3.7 | 0.0151 |
| DCHN12M | 180.8 | 60 | 60.8 | 71 | 11.7 | 37.4 | 4 | 6.5 | 0.0420 |
| DCHN14M | 210.6 | 70 | 70.6 | 84 | 11.7 | 47.2 | 4 | 10.2 | 0.0830 |
| DCHN16M | 250.6 | 85 | 80.6 | 106 | 16.8 | 47.0 | 4 | 16.0 | 0.1844 |
| DCHN19M | 289.6 | 100 | 89.6 | 119 | 17.0 | 55.6 | 4 | 23.7 | 0.3622 |
| DCHN21M | 328.6 | 115 | 98.6 | 137 | 21.6 | 55.4 | 4 | 31.7 | 0.5950 |
| DCHN24M | 382.0 | 135 | 112.0 | 157 | 23.9 | 64.2 | 4 | 48.2 | 1.1940 |
| DCHN27M | 435.4 | 150 | 135.4 | 170 | 27.2 | 81.0 | 4 | 74.3 | 2.2860 |
DCHN06M
DCHN08M
DCHN09M
DCHN10M
DCHN12M
DCHN14M
DCHN16M
DCHN19M
DCHN21M
DCHN24M
DCHN27M
