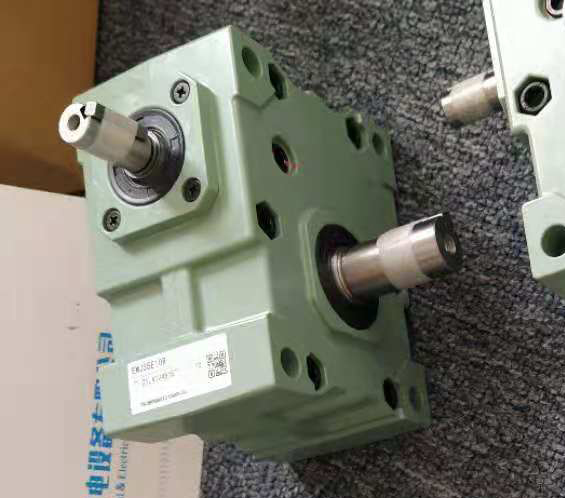

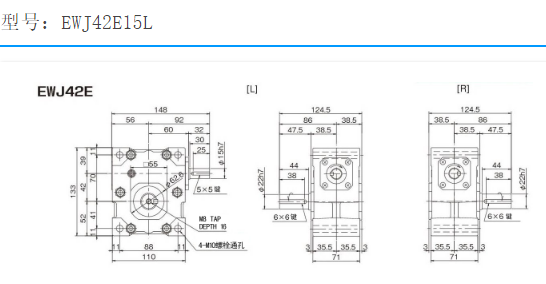

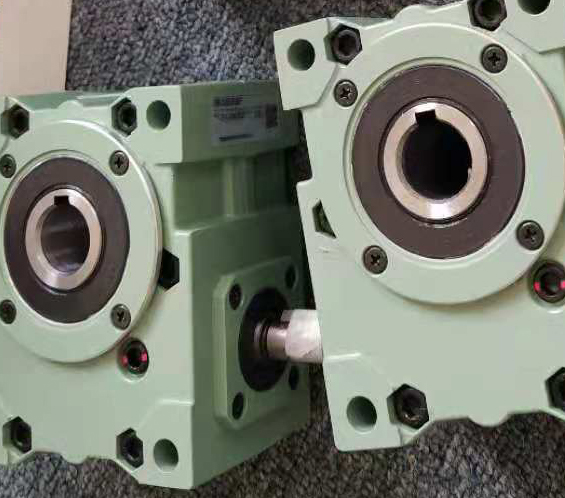

TSUBAKI椿本蝸輪蝸杆減速機：EWJ42E15L 減速比：1:15
蘇州上野機電設備有限公司詢價谘詢電話：17895046997 劉先生 同微信
蝸輪驅動 EW/EWM, EWJ/EWJM係列
傳動能力，效率&成本的高度平衡下以確保高精度和緊湊性。
底腳安裝為基本型，輸出軸可提供實心軸或中空軸。
實心軸型最適於聯軸器聯結，鏈條·輸送帶的驅動。
種類豐富，有助於簡化裝置。
特點
・高度平衡傳動能力與效率&成本。
采用圓柱形蝸輪，利用長年積累的技術追求極致的齒麵傳動能力，高維度融合效率與成本。
・底腳安裝/安裝座，輸出軸可選擇實心軸或空心軸。
・提供小型～中型尺寸(芯間距離25～200)。
・EWJ係列采用安裝方向自由的專用箱體。
EW 係列
| 蝸輪齒輪種類 | 圓柱形蝸輪 | |
|---|---|---|
| 尺寸 | 小型～中型 | |
| 芯間距離 80mm～200mm | ||
| 減速比 | 一級減速 | 1/10～1/60 |
| 高減速比 | 1/100～1/3600 | |
| 扭矩 | 300～5300 N・m | |
EWJ 係列
| 蝸輪齒輪種類 | 圓柱形蝸輪 | |
|---|---|---|
| 尺寸 | 小型 | |
| 芯間距離 25mm～70mm | ||
| 減速比 | 一級減速 | 1/10～1/60 |
| 高減速比 | 1/100～1/3600 | |
| 扭矩 | 12～300 N・m | |
| 減速比 | 輸入1750 r/min | 輸入1450 r/min | 輸入1150 r/min | 輸入950 r/min | 輸入500 r/min | 輸入100 r/min | 大概 質量 kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | 輸入 kW | 輸出扭矩 | ||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ||||||||
| 15 | 0.67 | 45.2 | 4.61 | 0.61 | 48.8 | 4.98 | 0.55 | 55.0 | 5.62 | 0.50 | 59.5 | 6.07 | 0.32 | 68.9 | 7.03 | 0.070 | 68.9 | 7.03 | 3.2 |
・以1750~1450r/min的轉速連續運轉二小時以上時，因為需要考慮額定熱負載，所以請參照目錄21頁的額定熱負載係數。
| N | {kgf} |
|---|---|
| 1450 | 148 |
| 減 速 部 | 潤滑方式 | 油浴方式·注油出貨 |
|---|---|---|
| DAPHNE ALPHA OILTE260 | ||
| 鍵規格 | 新JIS普通 JIS B1301-1976（中實軸部用鍵一同出貨） | |
| 塗裝規格 | 蒙塞爾2.5G6/3（綠色） | |
| 靜電粉末噴塗：環氧聚酯類 | ||
| 防鏽規格 | 防鏽期 室內保管6個月（工廠出廠後） | |
| 外部防鏽處理：塗抹防鏽脂 內部防鏽處理：填充潤滑油後密封 | ||
| 周 圍 條 件 | 設置場所 | 室內 |
| 環境溫度 | -10℃～50℃ | |
| 環境濕度 | 95%以下（無結露） | |
| 高 度 | 海拔1000m以下 | |
| 環 境 | 無腐蝕性及爆炸性氣體·蒸氣及無結露，塵埃少 | |
| 安裝方式 | 自由安裝 | |
蘇州上野機電設備有限公司銷售型號：
1/10 實心 EWJ25E10L
EWJ25E10R
EWJ25E10LR
1/15 實心 EWJ25E15L
EWJ25E15R
EWJ25E15LR
1/20 實心 EWJ25E20L
EWJ25E20R
EWJ25E20LR
1/25 實心 EWJ25E25L
EWJ25E25R
EWJ25E25LR
1/30 實心 EWJ25E30L
EWJ25E30R
EWJ25E30LR
1/40 實心 EWJ25E40L
EWJ25E40R
EWJ25E40LR
1/50 實心 EWJ25E50L
EWJ25E50R
EWJ25E50LR
1/60 實心 EWJ25E60L
EWJ25E60R
EWJ25E60LR
1/10 實心 EWJ35E10L
EWJ35E10R
EWJ35E10LR
1/15 實心 EWJ35E15L
EWJ35E15R
EWJ35E15LR
1/20 實心 EWJ35E20L
EWJ35E20R
EWJ35E20LR
1/25 實心 EWJ35E25L
EWJ35E25R
EWJ35E25LR
1/30 實心 EWJ35E30L
EWJ35E30R
EWJ35E30LR
1/40 實心 EWJ35E40L
EWJ35E40R
EWJ35E40LR
1/50 實心 EWJ35E50L
EWJ35E50R
EWJ35E50LR
1/60 實心 EWJ35E60L
EWJ35E60R
EWJ35E60LR
1/10 實心 EWJ42E10L
EWJ42E10R
EWJ42E10LR
1/15 實心 EWJ42E15L
EWJ42E15R
EWJ42E15LR
1/20 實心 EWJ42E20L
EWJ42E20R
EWJ42E20LR
1/25 實心 EWJ42E25L
EWJ42E25R
EWJ42E25LR
1/30 實心 EWJ42E30L
EWJ42E30R
EWJ42E30LR
1/40 實心 EWJ42E40L
EWJ42E40R
EWJ42E40LR
1/50 實心 EWJ42E50L
EWJ42E50R
EWJ42E50LR
1/60 實心 EWJ42E60L
EWJ42E60R
EWJ42E60LR
